Конденсационные котлы ELCO Thision L Plus и Trigon L Plus: одна техническая платформа, два типа установки

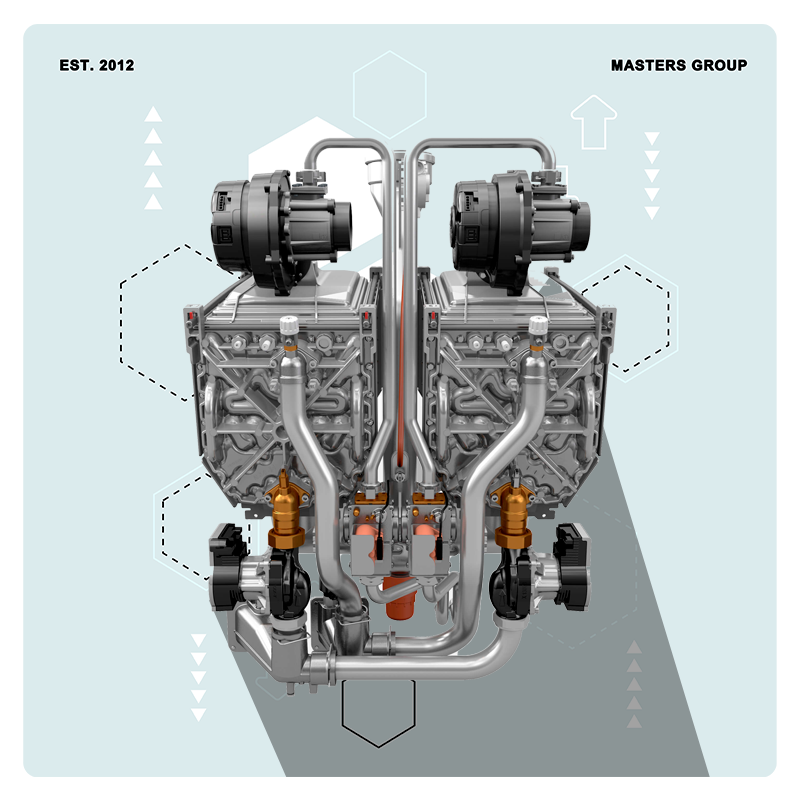

Обе серии включают одинаковый модельный ряд: от 60 до 200 кВт. В старших версиях (120–200 кВт) внутри корпуса размещены два независимых теплообменных блока. Каждый со своей горелкой, газовым клапаном и насосом.

Это даёт встроенное резервирование. Если один блок отказывает, второй продолжает работу. Котёл не останавливается полностью. Для объектов, где простой недопустим, такое решение стоит дорогого.

Ниже — сводные данные для обеих серий.

Все модели работают на природном газе (G20 — 20 мбар, G25 — 25 мбар) и на сжиженном газе (30/50 мбар). Максимальная температура теплоносителя — 90 °C, давление — до 6 бар.

Глубина модуляции — 1:10. Котёл способен работать на 10 % от номинальной мощности. Это особенно важно в межсезонье и при переменных тепловых нагрузках, когда оборудование работает большую часть времени на пониженной мощности.

КПД в конденсационном режиме достигает 108,5 %. Но здесь важно понимать: такая эффективность достигается только при низкой температуре обратной линии (30–50 °C). Если система работает в высокотемпературном режиме (80/60 °C), экономия снижается. Это особенность всех конденсационных котлов, а не только моделей ELCO.

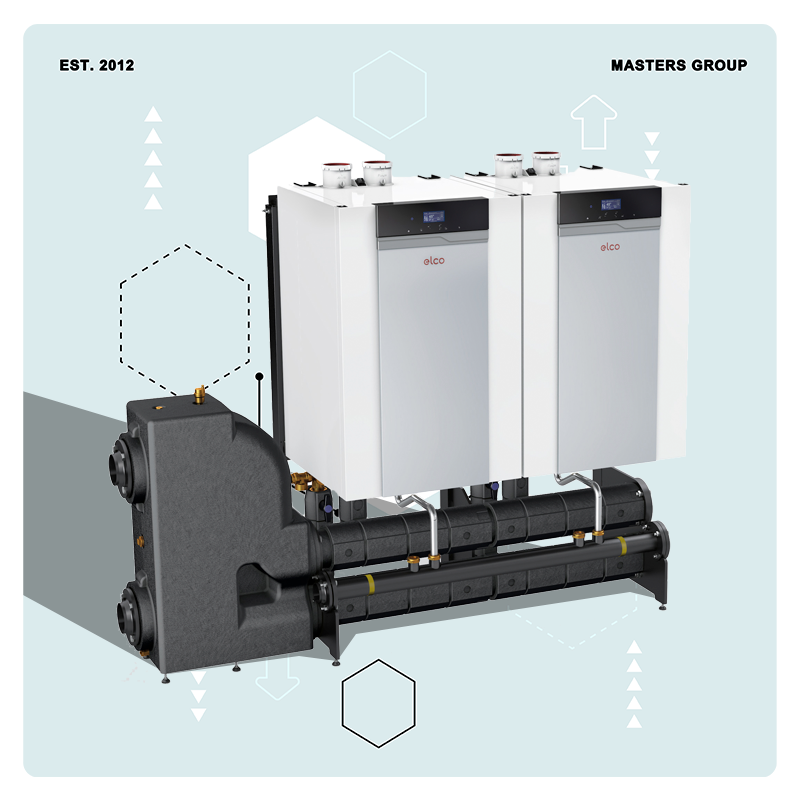

Устанавливается на стену. Высота — 1,7 м. Подходит для котельных, где площадь пола ограничена, но есть свободная стена.

Обслуживание — с фронтальной стороны. Это позволяет монтировать котлы вплотную друг к другу в каскаде. Экономия места — до 30 % по сравнению с напольным исполнением.

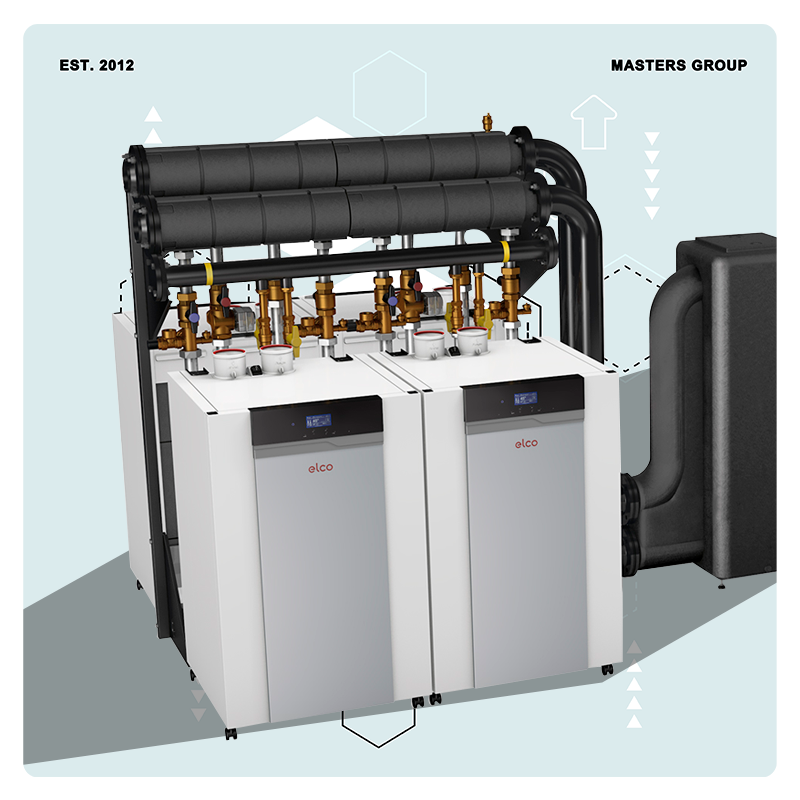

Ставится на пол. Высота с учётом коллекторов и горизонтального дымохода — 1,8 м. Подходит для котельных, где стены не рассчитаны на нагрузку от тяжёлого оборудования или где напольный монтаж удобнее по планировке.

Масса и габариты — те же, что у настенной версии. В каскаде доступен монтаж в ряд (на специальной раме) или спиной к спине. Это даёт гибкость при компоновке машинного зала.

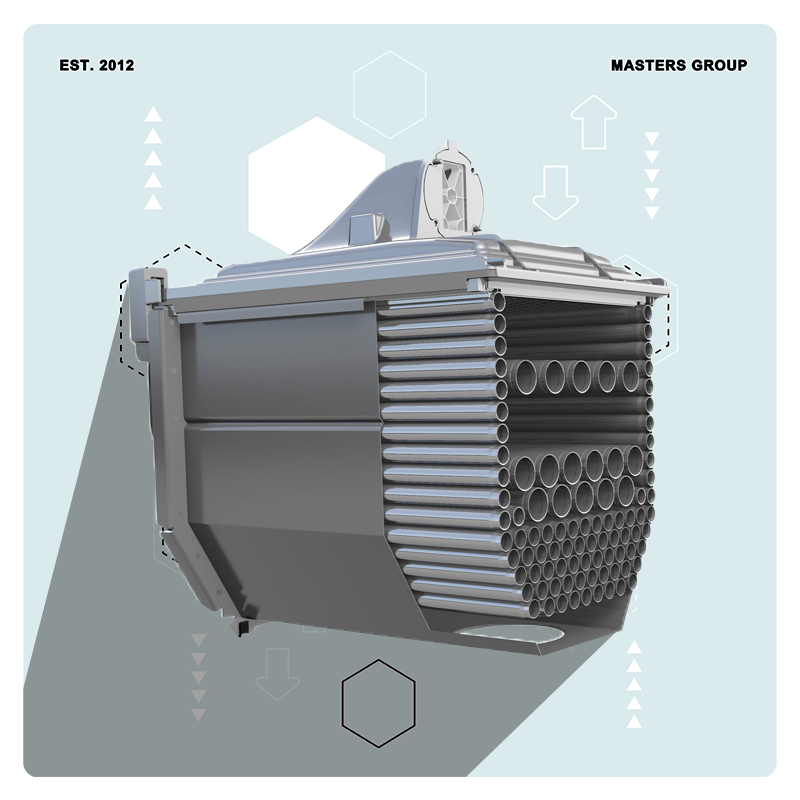

В обоих котлах установлен теплообменник из нержавеющей стали. Это принципиальный момент. Конденсат, который образуется при работе, имеет кислую среду (pH около 4–5). Алюминий в таких условиях со временем деградирует. Нержавейка устойчива к коррозии и не требует замены на протяжении всего срока службы котла.

Конструкция теплообменника — с опрокинутым факелом. Продукты сгорания движутся сверху вниз, омывая гладкие трубки. Сажа не задерживается на поверхности, а вымывается потоком газов. Это снижает частоту сервисных чисток.

До восьми котлов объединяются в каскад. Суммарная мощность — до 1,6 МВт. Встроенный контроллер управляет работой всех модулей, распределяет нагрузку между котлами и включает резерв при необходимости.

Каскад можно монтировать:

• в ряд;

• спиной к спине.

Это позволяет эффективно использовать пространство даже в небольших котельных.
