Современные котлы De Dietrich серий Virtuens MCA, AMC PRO EVO, Innovens PRO MCA и другие уже на заводе оснащаются панелью управления Diematic Evolution. Это интеллектуальная система, которая управляет не только котлом, но и всей системой отопления в целом.
Однако, чтобы превратить стандартный котёл в полноценную котельную для сложных домов с тёплыми полами и несколькими зонами, требуется расширение системы с помощью дополнительных датчиков и модулей.
1. Базовые возможности Diematic Evolution
Заводская автоматика справляется с простыми задачами. По умолчанию плата Diematic Evolution позволяет управлять одним или двумя прямыми контурами отопления. Это контуры, где теплоноситель идёт напрямую в радиаторы без смесительных узлов.
Датчик наружной температуры FM 46 входит в комплект и обеспечивает погодозависимое регулирование. Без него котёл работает по фиксированной температуре и не подстраивается под погоду — это ведёт к перерасходу газа. Однако в котле можно в любой момент выбрать и ручной режим работы даже если датчик подключен.
2. Расширение системы для смесительных контуров
Если в доме есть тёплые полы или несколько зон с разной температурой, прямых контуров недостаточно. Для управления температурой через трёхходовые смесительные клапаны требуется подключение накладных датчиков подающих линий смесительного контура.
Для двух смесительных контуров достаточно базовой панели и двух датчиков подающей линии AD 199. Один датчик на каждый контур. Он контролирует нагрев теплоносителя и защищает тёплый пол от перегрева.
Для третьего смесительного контура потребуется плата расширения AD 249. Каждая плата добавляет один смесительный контур. Устанавливается внутрь корпуса котла.
Для контура ГВС нужен датчик температуры бойлера AD 212.
| Тип и количество контуров | Панель управления Diematic Evolution | ||||||
|---|---|---|---|---|---|---|---|
| ГВС | 1 или 2 прямых | смесительный 1 | прямой + смесительный 1 |
2 смесительных | прямой + 2 смесительных |
3 смесительных | |
| MCA 15, 24, 32, AMC PRO EVO 35 - 115, MCA 160, C 230 EVO, C 340, C 640 |
1 x AD 212 Заводская поставка |
Заводская поставка | 1 x AD 199 | 1 x AD 199 | 2 x AD 199 | 1 x AD 199 + 1 x AD 249 |
2 x AD 199 + 1 x AD 249 |
| MCA 24/29 MI | Заводская поставка | Заводская поставка | 1 x AD 199 | 1 x AD 199 | 2 x AD 199 | 1 x AD 199 + 1 x AD 249 |
2 x AD 199 + 1 x AD 249 |
Примечания:
1. Для каждого из отопительных контуров можно подключить термостат комнатной температуры или датчик комнатной температуры.
2. До 8 котлов в каскаде (до 4 для С 640).
Примечание: Для больших диаметров трубопроводов смесительных контуров может потребоваться установка погружных, а не накладных датчиков температуры подающей линии. В таком случае необходимо дополнительно заказать 1 погружной датчик AD 212 или AD 250 для каждого датчика AD 199 и каждой платы AD 249.
3. Каскадная установка до 8 котлов
Если мощности одного котла недостаточно или при необходимости резервирования Diematic Evolution позволяет объединить до 8 котлов в каскад. Связь между котлами осуществляется по цифровой шине BUS по принципу «ведущий-ведомый».
При работе в каскаде функционал системы удваивается: количество возможностей по подключению контуров растёт и дополнительные датчики подключаются к каждому из котлов в каскаде в зависимости от доступных свободных выходов.
Важно: если второй котёл планируется позже, можно установить один котёл с полным комплектом датчиков. При расширении системы достаточно докупить второй котёл и продублировать датчики — автоматика распознает новое оборудование и перестроит работу.
4. Список необходимого оборудования
Для сборки полноценной системы отопления на базе De Dietrich требуется:
5. Расширение без покупки второго котла: настенный модуль VM Diematic Evolution

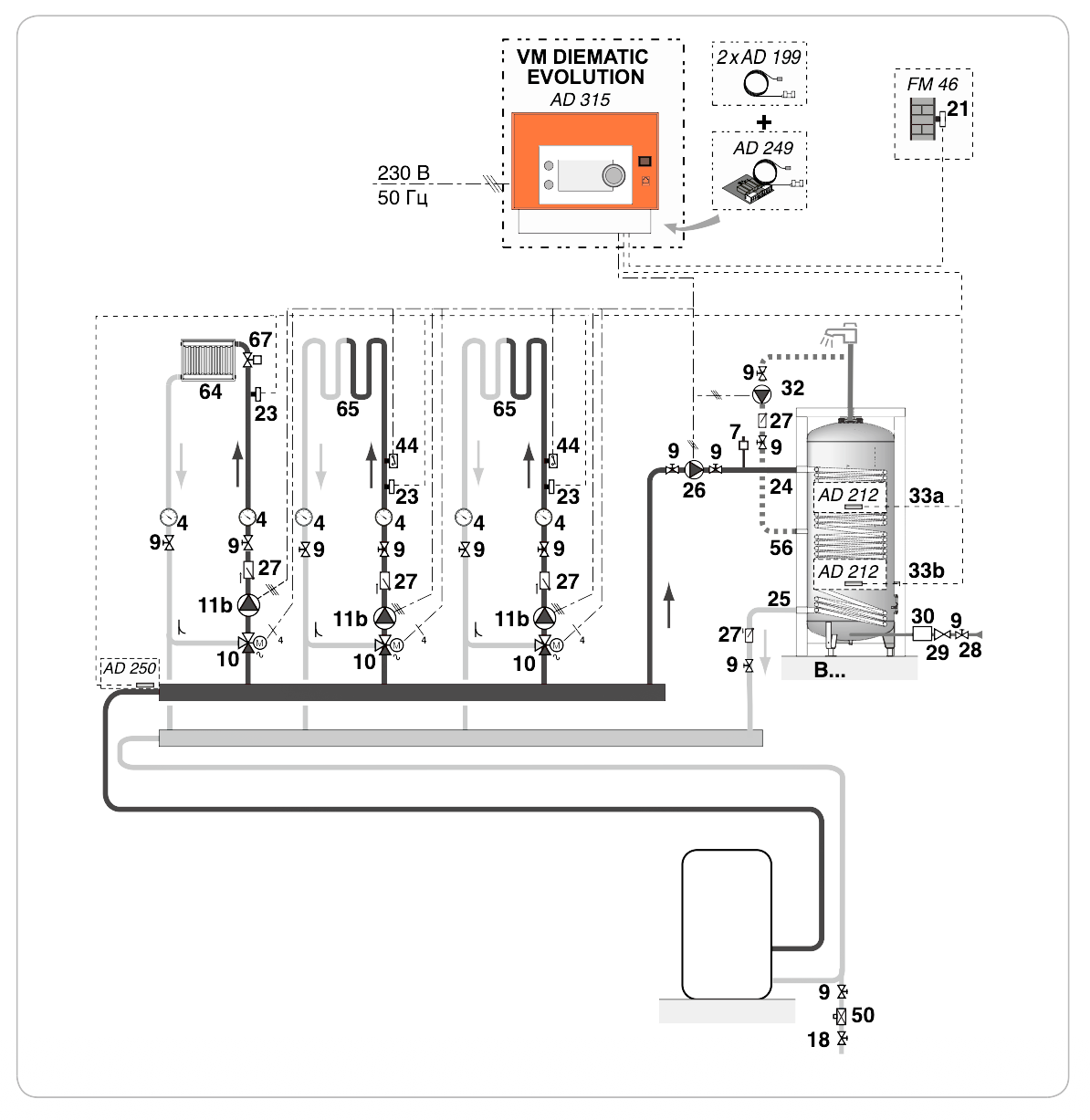

Если вам не нужен второй котел для увеличения мощности, но необходимо управлять большим количеством контуров отопления (например, 3-4 зоны теплого пола плюс радиаторы), отличным решением станет покупка настенного модуля VM Diematic Evolution (Артикул: AD 315).
Этот модуль подключается к уже установленной в котле автоматике и позволяет:
-
Управлять тремя смесительными контурами отопления и двумя контурами ГВС.
-
Добавлять дополнительные контуры (вплоть до 8 модулей в одной системе) без приобретения нового теплогенератора.
-
Работать автономно для погодозависимого управления, если к нему подключен датчик наружной температуры FM 46.
То есть, купив всего лишь один модуль VM Diematic Evolution и укомплектовав его датчиками (AD 199, AD 212, при необходимости AD 249), вы полностью раскрываете функционал вашей системы отопления, экономя значительные средства на покупке второго котла. Размеры модуля: 320×260×130 мм, класс защиты IP 21.
